天然氣管道是用來輸送天然氣最基本的單元，根據除銹防腐技術方面的要求，對于天然氣管道的內表面要進行除銹防腐處理，首先需要拋丸機處理，再進行噴漆處理。由于管道較長并且管道內徑較大，一般情況下每根管道的長度在7.5米以上，臂道內徑采用常規的設備和加工工藝，均下能滿足除銹防腐技術要求的拋丸處理．我們對國內外此類件的加工方法作了大量的凋研后，設計了加工此類件的專用的拋丸機設備和制定了加工工藝．徹底解決了除銹防腐技術方面對管道內表面拋丸處理的要求．

1、管道內表面的拋丸處理工藝：

拋丸處理是利用拋丸器拋出的高速飛行的彈丸對工件表面進行沖．切削以達到清理工件表面的氧化皮、鋼銹、殘留的型砂、焊渣、塵土以及油和基其他污物。工件表面彈丸處理沖擊后會產生表面強化現象，可以提高50%的疲勞強度，其抗腐蝕性應力也提高近一倍，表面硬度也得到大大提高．還可以消除焊縫的內應力。鑒于拋丸處理以上的優點．對于天然氣管道內表面的除銹防腐技術要求，我們選擇了對使用鋼管內壁拋丸機對管道內表面進行拋丸處理，一方面清除內表面的氧化應等雜質，另一方面可以改善工件表面的物理性能，大大提高了管道內表表面的除銹防腐性能：

2、鋼管內壁拋丸機：

2.1、鋼管內壁拋丸機的工作原理：

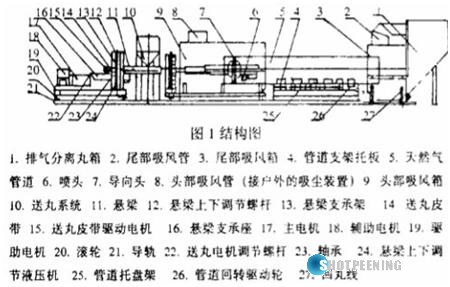

由于天然氣管道長度較長，采用常規的設備顯然不能滿足此件加工的要求，我們?cè)O(shè)計了噴九處理的專用設備-拋丸機,其結構簡圖如圖。

拋丸機的工作原理為懸梁與導向頭7和噴頭6聯接一體后，懸梁一方面通過懸梁支承座16和調節螺桿12實現懸梁的上下運動．另一方面通過懸梁支承架1 3上的驅動電機19實現懸梁的前后運動；噴頭6自身帶有電機作高速的旋轉運動，噴頭上有用Mn鋼板分隔的12個區域，將噴丸高速甩出，同時天然氣管道5在管道托盤架25上通過管道回轉驅動輪26作回轉運動，實現了管道內璧的拋丸處理。在拋丸過程中必然有振動現象，為了盡量減少懸梁的振動，我們?cè)O(shè)計了導向頭7．導向頭既可以在作回轉運動的同時，也可以作軸線方向的滾動（外側有14個小滾輪）。在管道的兩端均有吸風箱，它們可以將彈丸從管道內吸出，特別是在管道的尾部吸風箱3加了排氣分離丸箱（上有接戶外的吸塵裝置的管道）．在排氣分離丸箱內作風和彈丸的分離處理．彈丸回落到回丸線27上（回丸線由皮帶和驅動皮帶的電機組成）．將彈丸回送到送丸系統10的位置，通過提丸裝置將彈丸再送至送丸皮帶14上，從而實現了彈丸的回收和輸送、該設備采用PLC控制。

2.2、鋼管內壁拋丸機的主要參數：
加工管道內徑:500-I000mm; 加工管道長度：<10m：
懸梁中心高：600- 1400mm; 導向頭外徑：&900mm:
噴頭旋轉速度：2750 - 2900rad/min； 并給速度：0-10m／min；
管道旋轉速度：0 40rad/min; 送丸皮帶速度：0一216m/min
回丸皮帶速度：0 - 216m/min:

3、管道內表面拋丸處理加工方法及參數：

西氣東輸天然氣管道的內表面拋丸處理，通過輔助設備將天然氣管道放置于托盤上，調節懸梁的高度，對中懸梁與管道的中心．鎖緊懸梁上的高度調節螺母，根據拋丸處理的技術要求．調節合適的進給速度、管道旋轉速度和提、送、回丸皮帶速度，進行對管道的內壁拋丸處理。
在加工過程中推薦的參數如下：
彈丸的型號選用材質為鋼丸的九號15（丸徑1.5mm）HRC= 45—52
進給速度：0. 6m/min 管道旋轉速度：30rad/min 送丸皮帶速度：30n-/min

4、結論：

通過對西氣東輸天然氣管道的內表面拋丸處理的實驗使用，拋丸處理后的管道內表面質量完全符合除銹防腐技術的要求。該鋼管內壁拋丸機已經應用到西氣東輸項目中，大大縮短了加工周期，提高了生產效率，節約了加工成本，填補了國內在管道內表面噴丸處理方面沒有國產設備的空白。
